CENTRIFUGALPUMPAR I BLOCKUTFÖRANDE

Packo serie ICP3

Packo ICP3-serien levereras med kallvalsade pumpfodral i AISI 316. Alla ICP2-seriens pumpar levereras med löphjul i AISI 316L eller duplexmaterial. Tack vare den robusta konstruktionen i elektropolerat rostfritt stål är pumpen mycket pålitlig även i mycket krävande processer.

Typiska applikationer

ICP3-serien används i en mångfald av industriella tillämpningar. Typiska applikationer inkluderar grönsaksproduktion, bryggerier, vattenbehandlingsanläggningar och textilindustri samt inom biogas, biodiesel och bioetanolapplikationer.

Typiska medier:

Blancheringsvatten, maskin, ört och procesvatten, biodiesel, bioetanol, alkohol, CIP-vatten, biogas, etc.

Highlights för ICP3-serien

Hög verkningsgrad vilket resulterar i låg energiförbrukning
Lågt NPSH-värde minskar risken för kavitation
Elektropolering ökar rengörbarheten och kemisk beständighet
Servicevänlig konstruktion underlättar service och minskar driftstopp
Enkel att installera
Massivt löphjul jämfört med konkurrerande modeller med punktsvetsad konstruktion

datasheet

Teknisk uppbyggnad och fördelar

ICP3-Tekniska fördelar

Pressad rostfri stålplåt med godstjocklekar upp till 8 mm, bakplåt upp till 30 mm
Stort axeltätningkammare säkerställer effektiv cirkulation runt axeltätningen
Monoblockutförande med IEC-normmotorer
Standardiserad axeltätning enligt EN 12756 - Livsmedelsgodkänd bälgtätning eller balanserad O-ringstätning
två axeltätningsdiametrar för hela serien: •

motorer < 22 kW 4p eller 45 kW 2p: ø 43 mm
motorer > 22 kW 4p eller 45 kW 2p: ø 70 mm

Service och installationsvideor

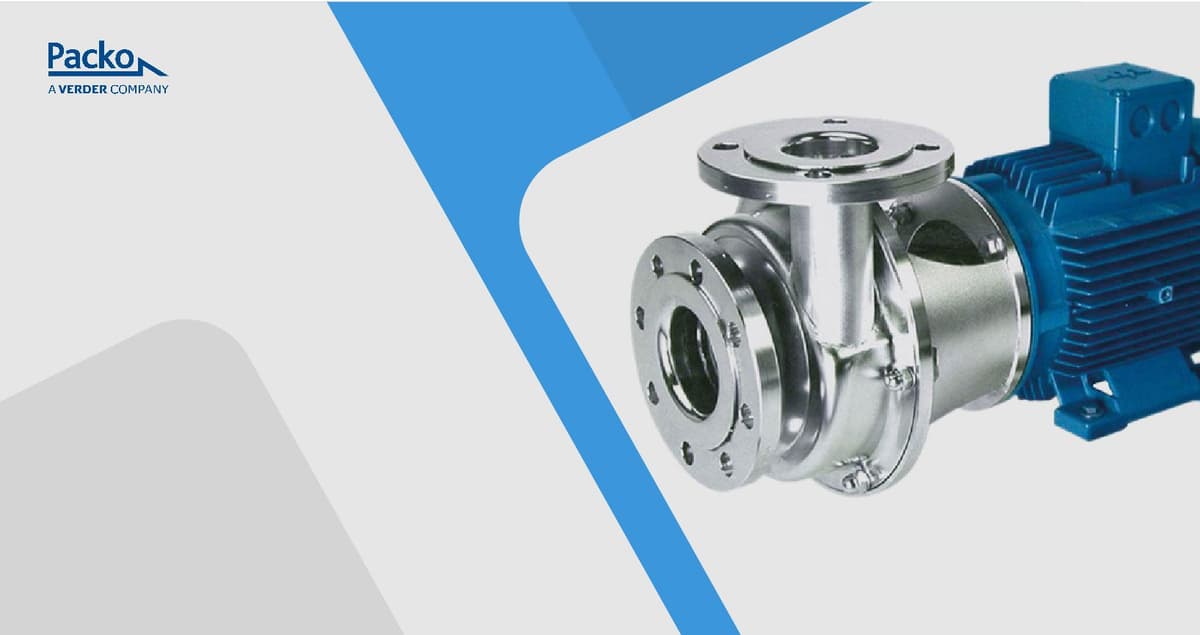

Montering av bälg mekanisk axeltätning

ICP3, FP3, MCP3 & MFP3

Montering av steril mekanisk axeltätning Ø43

ICP3, FP3, MCP3 & MFP3

Montering av dubbelverkande axeltätning Ø43

ICP3, FP3, MCP3 & MFP3

Byte av bälg mekanisk axeltätning

ICP3, FP3, MCP3 & MFP3

Montering av bälgenhet mekanisk axeltätning Ø70

ICP3, FP3, MCP3 & MFP3

Montering av dubbel mekanisk axeltätning Ø70

ICP3, FP3, MCP3 & MFP3

Type	Maks. kapacitet	Maks. differenstryk	Maks. indløbstryk	Maks. temperatur	Certifikater	Maks. partikelstørrelse
NP60	40 m3/h	27 m wc	3 bar	95 °C	ATEX. MEI. EAC	15 mm
ICP1	55 m3/h	37 m wc	6 bar	140 °C	MEI. ATEX. EAC	18 mm
ICP2	110 m3/h	220 m wc	13 bar	140 °C	1935/2004 EC. FDA. ATEX	22 mm
ICP3	320 m3/h	120 m wc	15 bar	140 °C	1935/2004 EC. FDA. ATEX	21 mm
ICP+	110 m3/h	220 m wc	13 bar	140 °C	1935/2004 EC. FDA. ATEX. MEI. EAC	22 mm
MCP2	120 m3/h	65 m wc	10 bar	140 °C	1935/2004 EC. FDA. ATEX. MEI. EAC	25 mm
MCP3	1800 m3/h	75 m wc	12 bar	140 °C	1935/2004 EC. FDA. ATEX. MEI. EAC	27-41 mm
IFF	360 m3/h	35 m wc	13 bar	140 °C	1935/2004 EC. FDA. ATEX. EAC	35 mm
MFF	700 m3/h	30 m wc	12 bar	140 °C	1935/2004 EC. FDA. ATEX. EAC	50 mm
NMS	50 m3/h	215 m wc	10 bar	140 °C	1935/2004 EC. FDA. ATEX. EAC	14 mm
MWP2	50 m3/h	60 m wc	12 bar	140 °C	ATEX. EAC	22 mm
IRP	150 m3/h	75 m wc	13 bar	140 °C	ATEX. EAC	22 mm
IRP+	105 m3/h	75 m wc	13 bar	140 °C	1935/2004 EC. FDA. ATEX. EAC	22 mm
IPP2	110 m3/h	110 m wc	40 bar	140 °C	1935/2004 EC. ATEX. FDA. EAC	22 mm
IPP3	350 m3/h	70 m wc	40 bar	140 °C	1935/2004 EC. FDA. EAC	17 mm
VPCP	1000 m3/h	20 m wc	4 bar	80 °C	1935/2004 EC. FDA. EAC	213 mm
MSP2	70 m3/h	40 m wc	3 bar	140 °C	1935/2004 EC. FDA. EAC. ATEX	22 mm
IML	1000 m3/h	60 m wc		200 °C	1935/2004 EC. FDA. EAC. ATEX	45 mm
IMXL	300 m3/h	28 m wc		120 °C	1935/2004 EC. FDA. EAC. ATEX	45 mm
IMO	1000 m3/h	60 m wc	Atmospheric	200 °C	1935/2004 EC. MEI. EAC	45 mm
VDKM	180 m3/h	13 m	4 bar	80 °C	1935/2004 EC. FDA. EAC	85 mm
