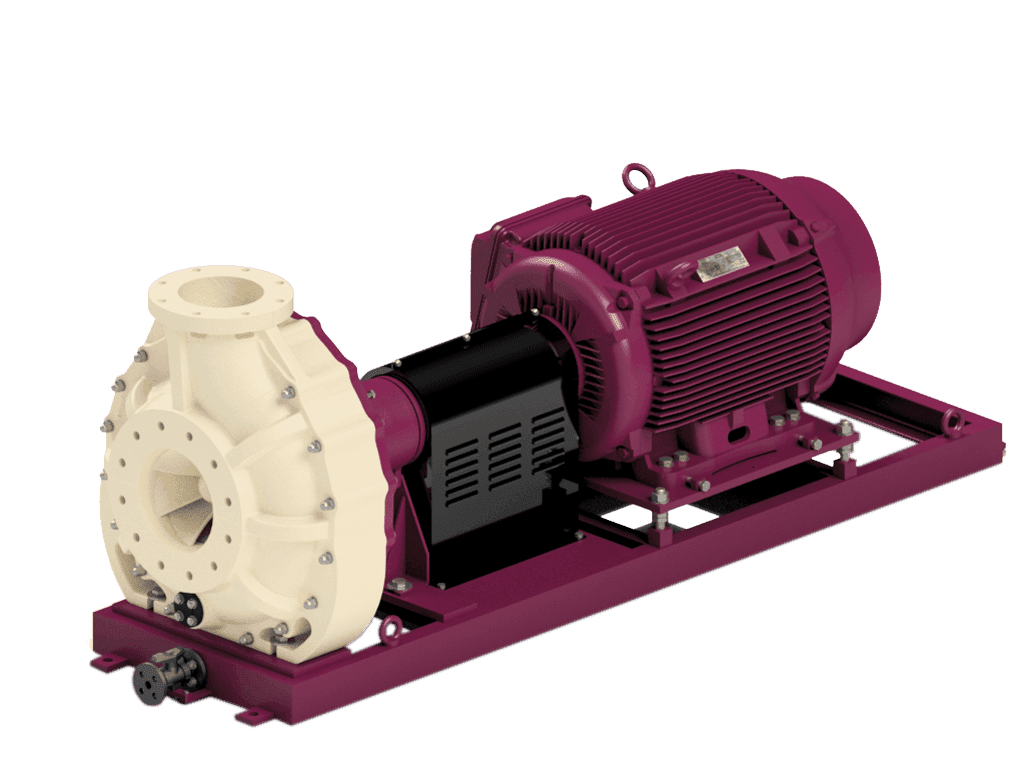

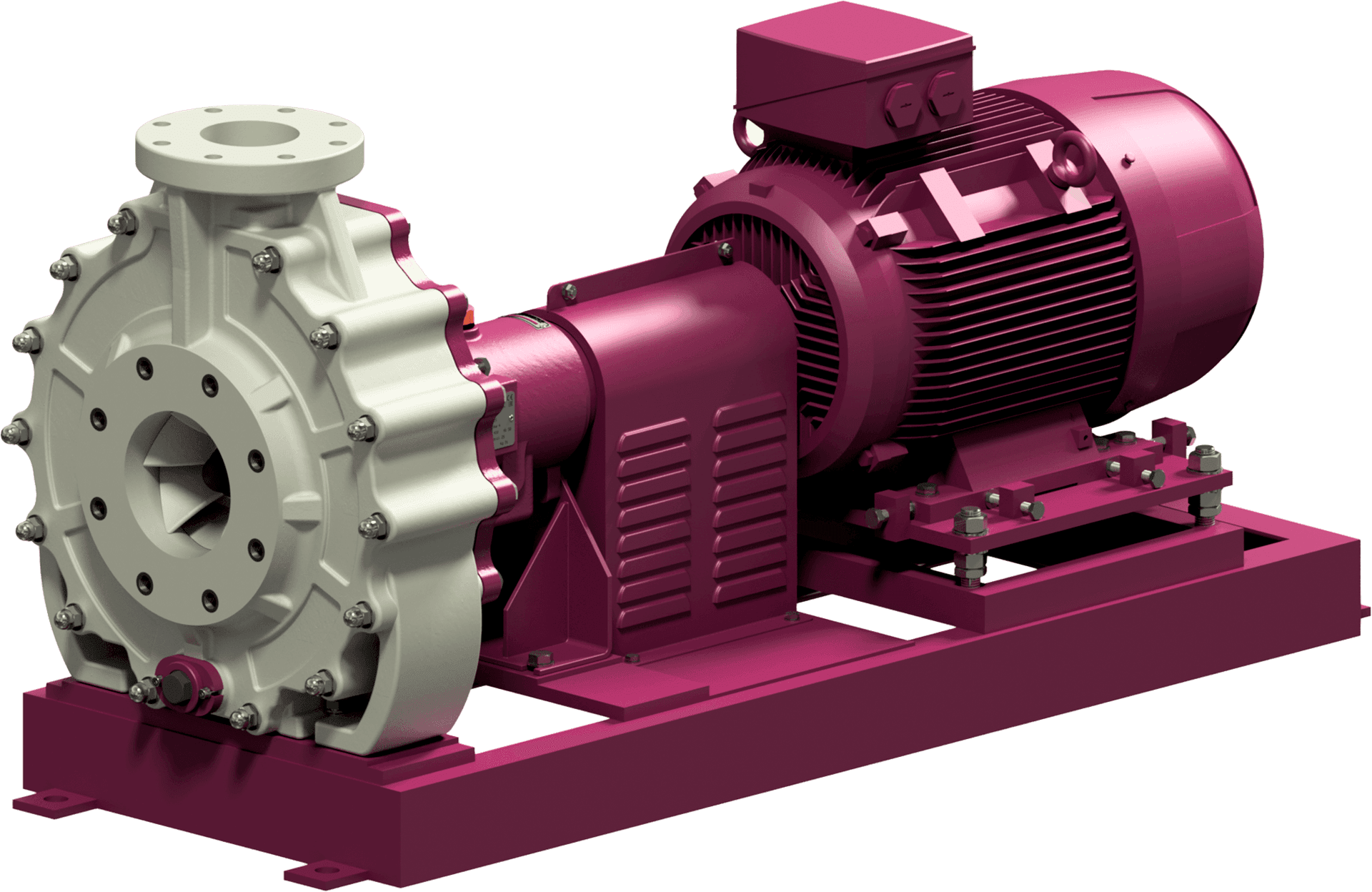

CFG Vitrum serie
Vitrum serien er udviklet til krævende opgaver, hvor mediet er både aggressivt og slidende. Alle medie berørte dele er udført i glasfiber for at opnå den størst mulige kemiske resistens samtidig med, at slidstyrken er optimal.
Serien klarer temperaturer i området fra -45°C (-50°F) og 120°C (250°F).
Materialekombinationer
Pumperne er udviklet på baggrund af mange års erfaring med slidende aggressive medier. Den store fleksibilitet i slidstærke materiale kombinationer gør Affetti pumperne til det oplagte valg, når der stilles store krav. Typiske eksempler på materialekombinationer:
- Glasfiber FRP-VES vinyl ester resin: Standard applikationer
- Glasfiber FRP-VEA vinyl ester resin: Applikationer med abrasive medier
- Glasfiber FRP-VEC vinyl ester resin: Applikationer med blegemidler
- Glasfiber FRP-VEF vinyl ester resin: Applikationer med fluorider
- Glasfiber FRP-EPX epoxy resin: Applikationer med stærke kemikalier og opløsningsmidler
RTM støbning
Glasfiber komponenterne i CFG og CFM pumper produceres ved hjælp af RESIN TRANSFER MOULDING med glasfiber forstærket vinyl ester.
Tilbehør
• Drænhul
• Drænbakke for service
• Tryktank for termo sifon system
• Selvansugningstank
• Tørløbssikring

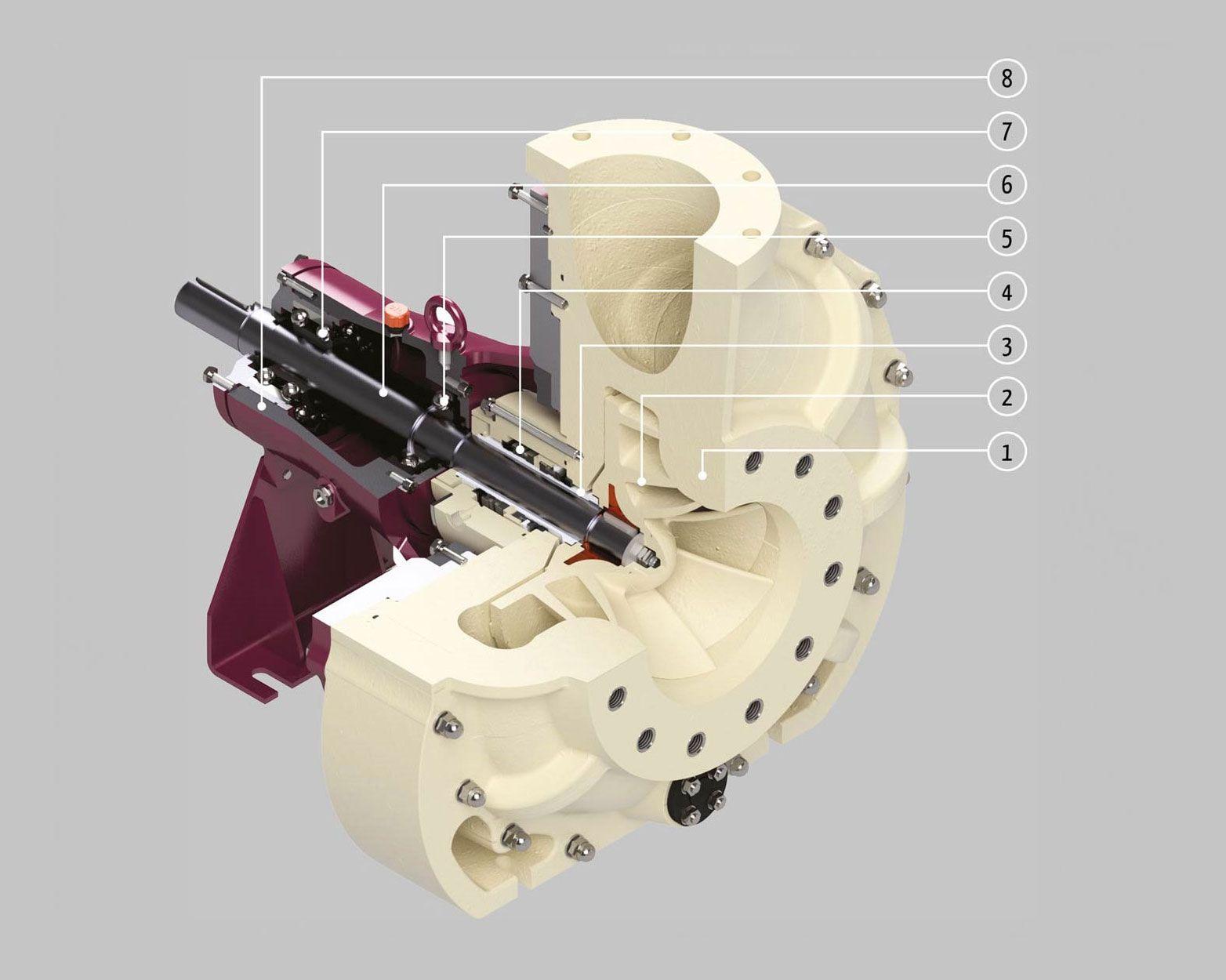

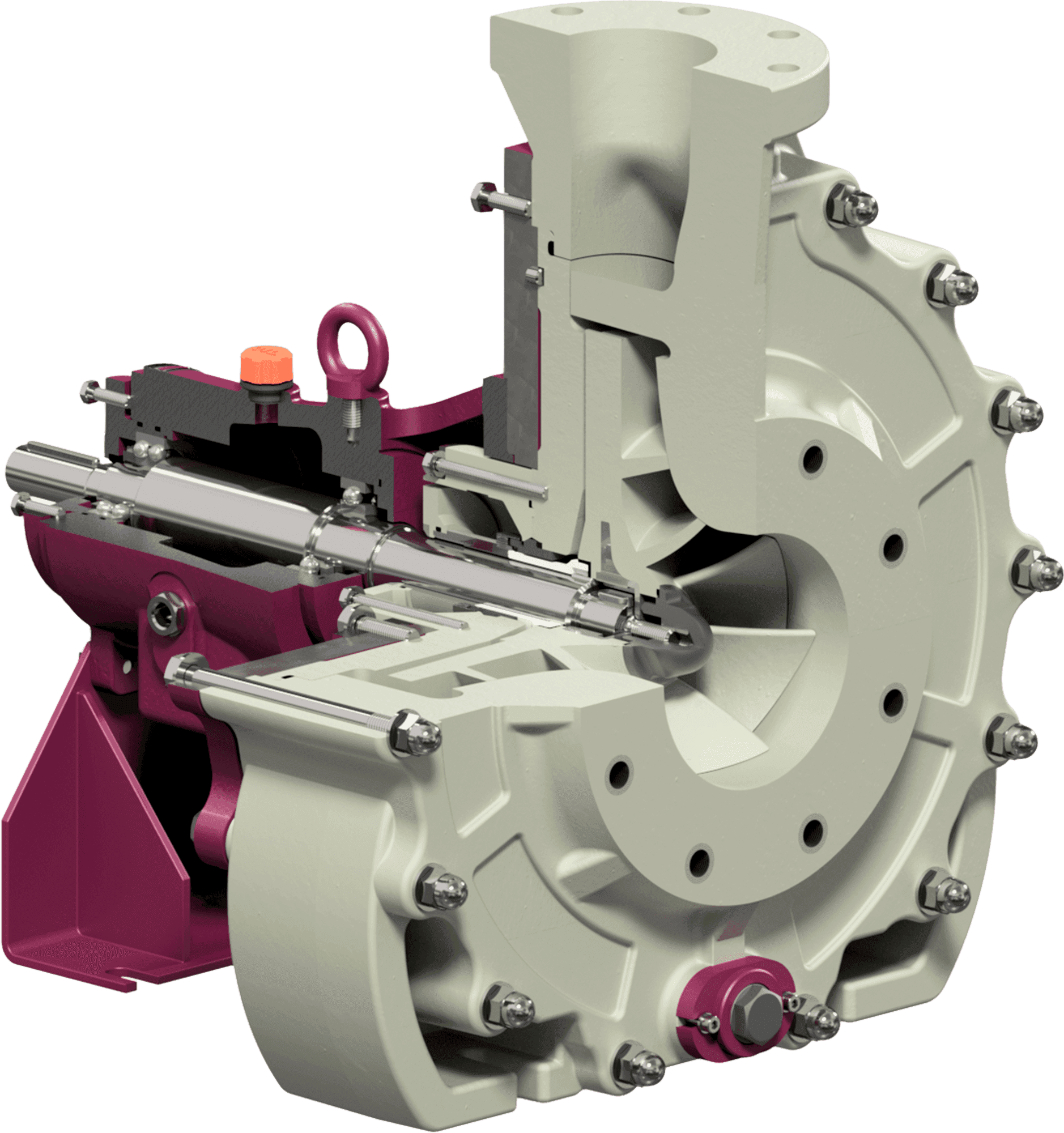

Teknisk opbygning og fordele
- Pumpehus i massiv FRP i kraftig godstykkelse sikrer optimal mekanisk styrke og kemisk resistens.
- Delvist åben selv-balanceret løbehjul; med metalkerne for ekstra styrke.
- Akselbøsning i FRP eller PE-UHMW for medieuberørt aksel.
- Standardiseret high-end mekanisk akseltætning.
- Enkeltradet radial leje.
- Balanceret aksel i 42CrMo4 kulstofstål (special legeringer på forespørgsel), overstørrelse for at optage moment og radiale kræfter.
- Bagerste dobbeltradet, vinkelkontaktleje designet til at modstå aksiale og hydrauliske kræfter.
- Lejehus i korrosionsfast G25 støbejern med epoxy coating.
Slidstærkt løbehjul

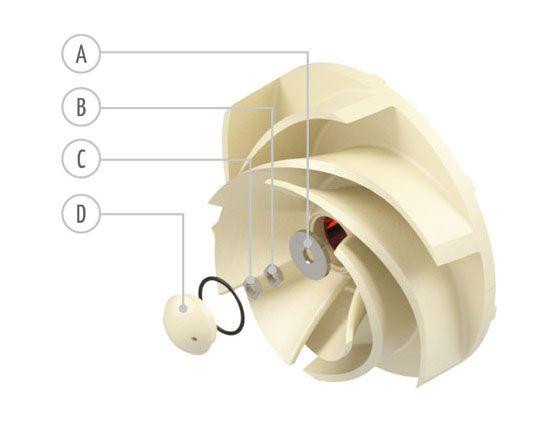

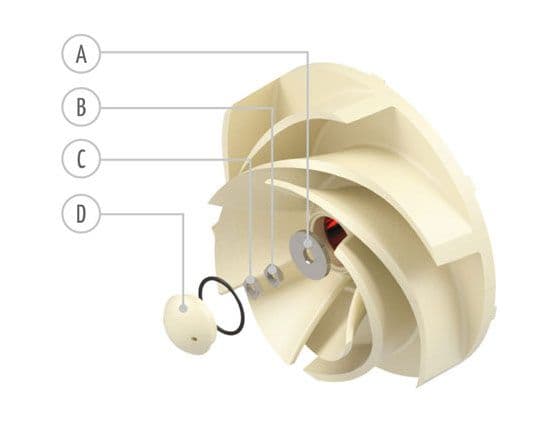

Effektiv løbehjulsfiksering
Et fikseringssystem bestående af en løbehjulsmøtrik med kontramøtrik sikrer at løbehjulet aldrig kan løsne sig, f.eks. ved reversering under opstart.

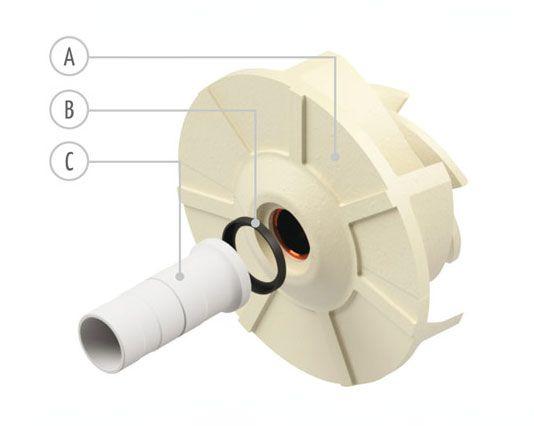

Aksel bøsning separeret fra løbehjul
Akselbøsningen (C) er separeret fra løbehjulet (B) hvilket muliggøre udskiftning, uden at skifte løbehjulet, hvorved reservedels omkostninger reduceres. Gummi ringen (B) hjælper med at holde bøsningen på plads.
Mekaniske akseltætninger
Elastomer bælgtætninger
Mekaniske akseltætninger for let agressive, rene og ikke specielt varme medier. Statiske og roterende ringe i SiC, fjedre og holder i SS316 ikke i kontakt med mediet, elastomerer i EPDM eller FPM. Fås som ekstern type (B6E-B6EC), intern (B6I – B6IC – B6IH) eller dobbeltmekanisk type (B6EDF – B6EDFC).

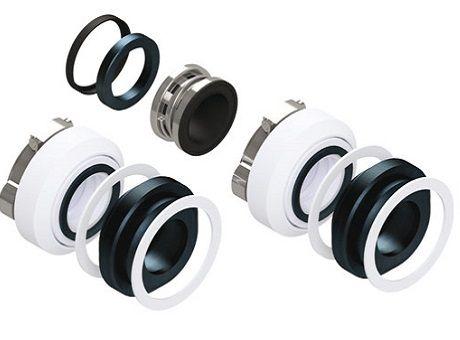

PTFE bælgtætninger
Mekaniske akseltætninger for meget agressive medier og høje temperaturer. Statiske og roterende ringe i tre forskellige materiale kombinationer (SiC-SiC, SiC-Al2O3, Al2O3-PTFE-C), PTFE bælge, fjedre og holder i SS316 (ikke medie berørte). Fås som ekstern type (JRS – JRS1 – JRA) eller dobbeltmekanisk type (JR2S – JR2S1 – JT2P – JR2A).

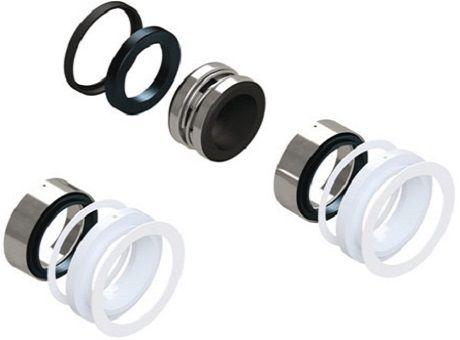

Tætninger med fjeder holder i metal
Mekanisk akseltætning til moderat agressive, rene og ikke ekstremt varme medier. Statisk ring i Al2O3 og roterende ring i kul-grafit, fjeder og holder i SS316 , O-ringe i EPDM eller FPM og pakninger i PTFE. Fås som ekstern type (B8E) og dobbeltmekanisk type (B8EDF).

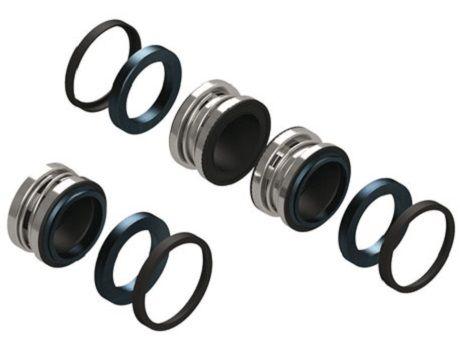

Tætninger med O-ringe i gummi
Mekanisk akseltætning til moderat agressive, rene og ikke ekstremt varme medier. Statisk og roterende ringe i to forskellige kombinationer (SiC-SiC, kul-grafit-SiC), fjeder og holder i Hastelloy C276, O-ring i EPDM eller FPM. Fås som intern type (UMG – UMS) dobbeltmekanisk type (UM2G – UM2S).
