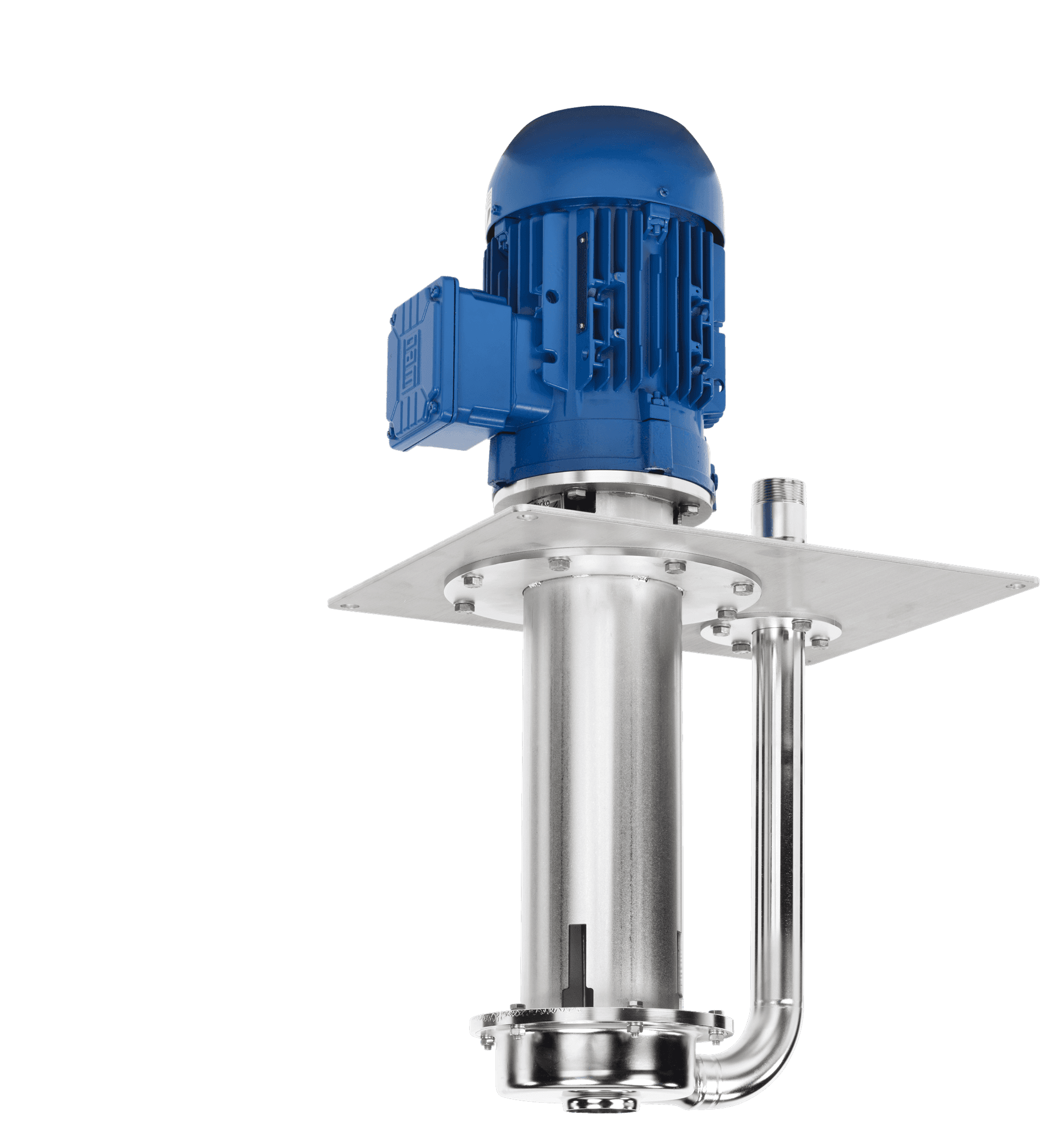

IML kan fx. monteres i en brønd eller tank
IML er langakslede centrifugalpumper med byggelængder op til 500 mm. Pumpen er designet for montering i en brønd eller inde i tanken, således at kun motoren er udenfor mediet. Idet pumperne er uden mekanisk akseltætning, er de særdeles driftssikre og enkle at vedligeholde. Takket være den solide elektropolerede udførelse kan den anvendes til de fleste applikationer. Serien fås i NP, ICP, MCP, IFF og MFF version med åbent, halv-åbent, lukket eller fristrøms løbehjul.
Typiske applikationer
IML serien anvendes ofte til medier, som er problematiske for mekaniske akseltætninger. Typiske applikationer er overfladebehandling, industrielle sprayvaske applikationer og vandbehandling. De håndterer degasser væsker, pickling & fosforterings væsker, slam, hedt olie, industrielt procesvand, aggressive medier og kondensat m.m.

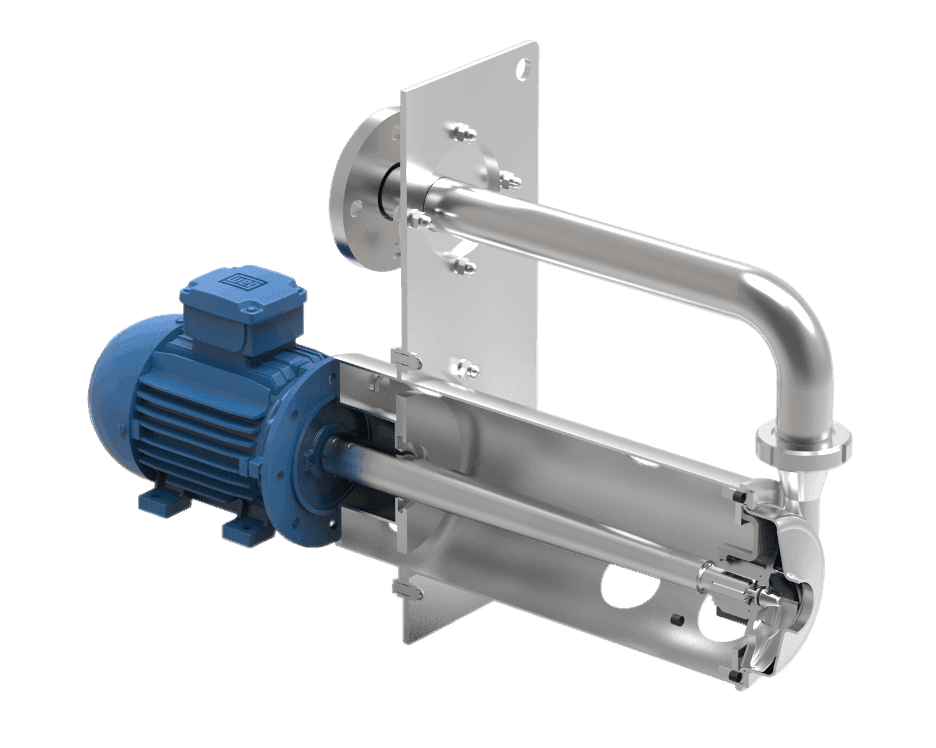

Teknisk opbygning og fordele
- Monoblok udførelse med IEC norm motorer
- Tapered aksel, fuldt bearbejdet
- Støtningsrør med høj styrke. Stivhed opretholder justering mellem motor og pumpe. Beskytter pumpeakslen.
- Reduceret nedetid og driftsomkostninger. Ingen bundleje, ingen olie- eller vandrør kræves for at smøre disse lejer.
- Udskiftbar “labyrint” bøsning reducerer tilbagestrømningen omkring akslen. Som option kan akslen slidbeskyttes ved pumpning af slidende medier.
- Option: Basisplade af rustfrit stål og udløbsrør
Highlights for IML serien
- Cantilever design
- Pumpe uden akseltætning mindsker servicetid
- Ikke sensitiv for tørkørsel
- Enkel konstruktion
- Elektropoleret for øget modstandsdygtighed
- Robust design
- Tilgængelig med flere typer løbehjul
| Type | Maks. kapacitet | Maks. differenstryk | Maks. indløbstryk | Maks. temperatur | Certifikater | Maks. partikelstørrelse |
|---|---|---|---|---|---|---|
| NP60 | 40 m3/h | 27 m wc | 3 bar | 95 °C | ATEX. MEI. EAC | 15 mm |
| ICP1 | 55 m3/h | 37 m wc | 6 bar | 140 °C | MEI. ATEX. EAC | 18 mm |
| ICP2 | 110 m3/h | 220 m wc | 13 bar | 140 °C | 1935/2004 EC. FDA. ATEX | 22 mm |
| ICP3 | 320 m3/h | 120 m wc | 15 bar | 140 °C | 1935/2004 EC. FDA. ATEX | 21 mm |
| ICP+ | 110 m3/h | 220 m wc | 13 bar | 140 °C | 1935/2004 EC. FDA. ATEX. MEI. EAC | 22 mm |
| MCP2 | 120 m3/h | 65 m wc | 10 bar | 140 °C | 1935/2004 EC. FDA. ATEX. MEI. EAC | 25 mm |
| MCP3 | 1800 m3/h | 75 m wc | 12 bar | 140 °C | 1935/2004 EC. FDA. ATEX. MEI. EAC | 27-41 mm |
| IFF | 360 m3/h | 35 m wc | 13 bar | 140 °C | 1935/2004 EC. FDA. ATEX. EAC | 35 mm |
| MFF | 700 m3/h | 30 m wc | 12 bar | 140 °C | 1935/2004 EC. FDA. ATEX. EAC | 50 mm |
| NMS | 50 m3/h | 215 m wc | 10 bar | 140 °C | 1935/2004 EC. FDA. ATEX. EAC | 14 mm |
| MWP2 | 50 m3/h | 60 m wc | 12 bar | 140 °C | ATEX. EAC | 22 mm |
| IRP | 150 m3/h | 75 m wc | 13 bar | 140 °C | ATEX. EAC | 22 mm |
| IRP+ | 105 m3/h | 75 m wc | 13 bar | 140 °C | 1935/2004 EC. FDA. ATEX. EAC | 22 mm |
| IPP2 | 110 m3/h | 110 m wc | 40 bar | 140 °C | 1935/2004 EC. ATEX. FDA. EAC | 22 mm |
| IPP3 | 350 m3/h | 70 m wc | 40 bar | 140 °C | 1935/2004 EC. FDA. EAC | 17 mm |
| VPCP | 1000 m3/h | 20 m wc | 4 bar | 80 °C | 1935/2004 EC. FDA. EAC | 213 mm |
| MSP2 | 70 m3/h | 40 m wc | 3 bar | 140 °C | 1935/2004 EC. FDA. EAC. ATEX | 22 mm |
| IML | 1000 m3/h | 60 m wc | 200 °C | 1935/2004 EC. FDA. EAC. ATEX | 45 mm | |
| IMXL | 300 m3/h | 28 m wc | 120 °C | 1935/2004 EC. FDA. EAC. ATEX | 45 mm | |
| IMO | 1000 m3/h | 60 m wc | Atmospheric | 200 °C | 1935/2004 EC. MEI. EAC | 45 mm |
| VDKM | 180 m3/h | 13 m | 4 bar | 80 °C | 1935/2004 EC. FDA. EAC | 85 mm |
