VELEGNET TIL AGGRESSIVE OG SLIDENDE MEDIER
CFV-N SERIE

Vitrum-serien blev udviklet til pumpning af aggressive og slidende medier. Alle medieberørte dele er i glasfiber forstærket materiale for at modstå slid og høje temperaturer mellem -45 ° C og -50 ° C og 120 ° C.
De vertikalt opstillede centrifugalpumper er nemme at håndtere (lav vægt), stærke og kompakte. Stor godstykkelse sikret maksimal styrke og lang levetid.

Materiale kombinationer

VFV-N serien er bygget af materialer som er udvalg på baggrund af mange års erfaring med pumpning af aggressive og abressive medier. Fleksibiliteten i materiale valget er kendetegnende for Affetti pumper og sikrer at der aldrig gås på kompromis med kvaliteten. Pumpeakslen er forbundet til motoren med en fleksibel kobling med indvendige kuglelejer og er styret af PTFE CG og Al2O3 bøsninger. (Alternativ med SiC-SiC (silicium carbide på forespørgsel)

  • Glasfiber resin FRP-VES vinyl ester resin: Standard applicationer
  • Glasfiber resin FRP-VEA vinyl ester resin: Abresive applicationer
  • Glasfiber resin FRP-VEC vinyl ester resin: Applicationer med blegemidler
  • Glasfiber resin FRP-VEF vinyl ester resin: Applicationer med fluorider
  • Fiberglass resin FRP-EPX epoxy resin: Applikationer med stærke kemikalier og opløsningsmidler
Tilbehør

• Motor regnbeskyttelse (tag)
• Filter på sugeside
• Forlængelsesrør til sugeside

RTM støbning

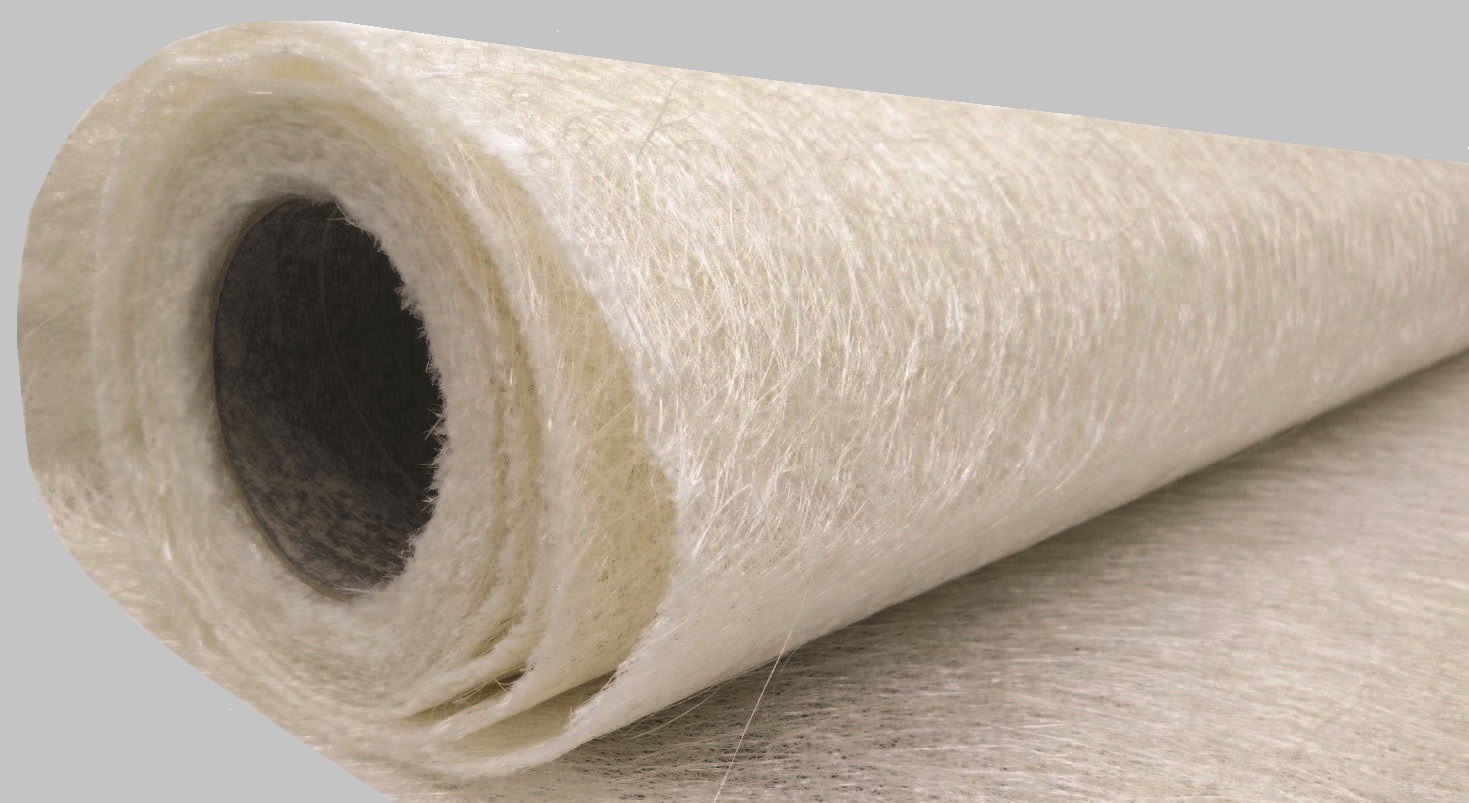

Glasfiber komponenterne til CFV-N pumper er produceret ved RTM (RESIN TRANSFER MOULDING) ved brug af vinyl ester forstærket med lange glas fibre.

Hent brochure
Teknisk opbygning
  1. Pumphus i massiv FRP med stor godstykkelse for at sikre maksimal mekanisk styrke.
  2. Semi-åbent løbehjul med vinger på bagsiden for selv ballancering; forstærket med metal kærne.
  3. Statisk styre bøsning i PTFE CG (SiC på forespørgsel).
  4. Roterende styre bøsning i Al2O3 (SiC på forespørgsel).
  5. Afgangsrør i thermoplast .
  6. Kolonne fremstillet af termoplastisk materiale forstærket i FRP materiale.
  7. Balanceret aksel i SS316 rustfrit stål eller 42CrMo4 kulstof stål belagt i termoplastisk materiale. Aksial justeringssystem for justering af tolerancer for opretholdelse af maksimal virkningsgrad.
  8. Extra-tyk PP plade forstærket med et metal lag.
  9. Mellem adaptor i støbejern med lejer og elastisk kobling. Distancerer motoren fra resten af pumpen.
  10. Elastisk kobling til at optage aksielle unøjagtigheder. Muliggør demontering af motoren medens pumpen bliver siddende.
  11. Stål support med to kuglelejer som styrer akslen.
  12. Trefaset asynkron elmotor i henhold til IEC (NEMA på forespørgsel).
Mekaniske akseltætninger

Elastomer bælgtætninger
Mekaniske akseltætninger for let agressive, rene og ikke specielt varme medier. Statiske og roterende ringe i SiC, fjedre og holder i SS316 ikke i kontakt med mediet, elastomerer i EPDM eller FPM.
Fås som ekstern type (B6E-B6EC), intern (B6I – B6IC – B6IH) eller dobbeltmekanisk type (B6EDF – B6EDFC).

PTFE bælgtætninger
Mekaniske akseltætninger for meget agressive medier og høje temperaturer. Statiske og roterende ringe i tre forskellige materiale kombinationer (SiC-SiC, SiC-Al2O3, Al2O3-PTFE-C), PTFE bælge, fjedre og holder i SS316 (ikke medie berørte). Fås som ekstern type (JRS – JRS1 – JRA) eller dobbeltmekanisk type (JR2S – JR2S1 – JT2P – JR2A).

Seal with elastomeric O-ring
Mechanical seal for moderately corrosive, clean and not excessively hot liquids. Static and rotating rings in two different combinations (SiC-SiC, Carbon-graphite-SiC), spring and armour in Hastelloy C276, O-ring in EPDM o FPM. Available in the internal (UMG – UMS) and double-flushed (UM2G – UM2S) types.
